Ekspanzijska posoda za centralno kurjavo raztezna 150 L ERCE ELBI A112L43

ELBI ERCE 150 ekspanzijska posoda za centralno ogrevanje 150 L | A112L43

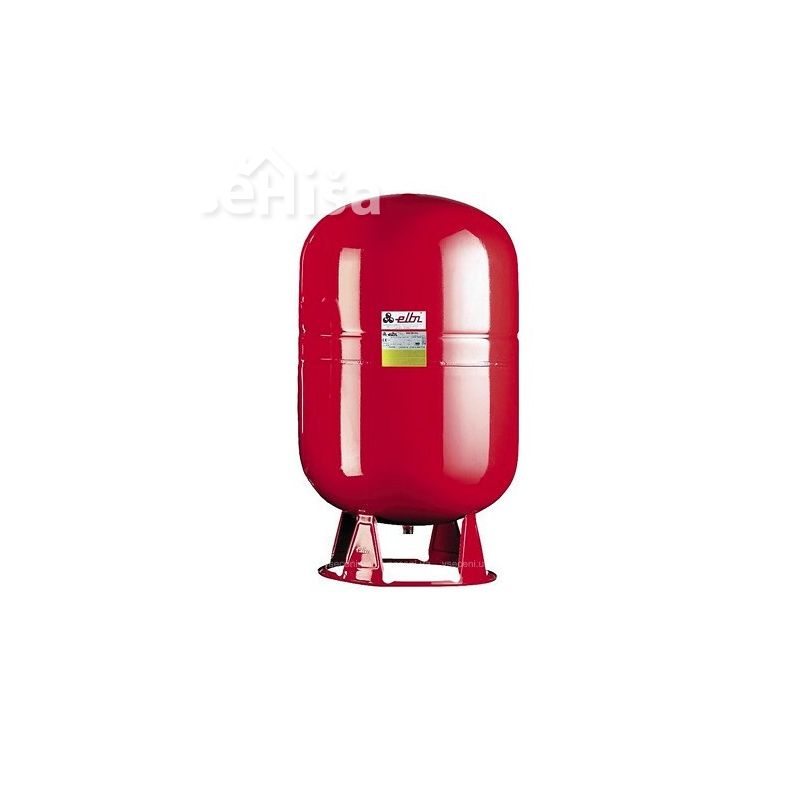

ELBI ERCE 150 A112L43 je vertikalna membranska ekspanzijska oziroma raztezna posoda s prostornino 150 litrov, namenjena zaprtim sistemom centralnega ogrevanja in hlajenja. Njena naloga je prevzemanje povečane prostornine vode oziroma druge ogrevalne tekočine, ki nastane pri segrevanju, ter s tem zmanjševanje neželenega naraščanja tlaka v sistemu.

Model ERCE 150 ima robustno jekleno konstrukcijo in fiksno membrano iz SBR gume. Tovarniško nastavljen predtlak znaša 1,5 bar, maksimalni dovoljeni delovni tlak pa 10 bar. Posoda je namenjena stoječi oziroma vertikalni namestitvi in ima priključek G 3/4".

• Blagovna znamka: ELBI

• Serija: ERCE

• Model: ERCE 150

• Tip: membranska ekspanzijska / raztezna posoda

• Uporaba: zaprti sistemi ogrevanja in hlajenja

• Prostornina: 150 L

• Membrana: fiksna, SBR

• Namestitev: vertikalna / stoječa

Tehnični podatki

• Šifra proizvajalca: A112L43

• EAN: 8019742011603

• Prostornina: 150 L

• Predtlak: 1,5 bar

• Maksimalni delovni tlak: 10 bar

• Temperatura medija: od -10 do +99 °C

• Priključek: G 3/4"

• Premer: 500 mm

• Višina: 1025 mm

• Material membrane: SBR guma

• Izvedba membrane: fiksna

• Namestitev: vertikalna

Zakaj je ekspanzijska posoda potrebna?

Voda in druge tekočine se pri segrevanju raztezajo. V zaprtem ogrevalnem sistemu dodatna prostornina nima kam odtekati, zato bi brez ekspanzijske posode tlak v instalaciji naraščal. ERCE 150 prevzame del razširjene tekočine in s tem pomaga vzdrževati tlak znotraj predvidenega območja.

Ko se sistem ponovno ohladi, se prostornina tekočine zmanjša in posoda jo lahko odda nazaj v instalacijo. Pravilno dimenzionirana ekspanzijska posoda tako pripomore k stabilnejšemu delovanju ogrevalnega sistema in zmanjšuje obremenitve njegovih komponent.

Kako deluje fiksna membrana?

Membrana v notranjosti posode ločuje tekočinski del od plinskega dela. Ko tlak zaradi segrevanja naraste, tekočina vstopa v posodo in stiska plin na drugi strani membrane. Ob ohlajanju in padcu tlaka se proces obrne.

Pri modelu ERCE 150 je membrana fiksna in izdelana iz SBR gume. Ne gre torej za izvedbo z zamenljivo membrano.

150 L je nazivna prostornina posode

Oznaka 150 L pomeni skupno nazivno prostornino ekspanzijske posode in ne količine razširjene vode, ki jo lahko posoda dejansko sprejme. Uporabna sprejemna prostornina je odvisna od predtlaka posode, začetnega in maksimalnega tlaka sistema ter temperature in vrste tekočine.

Zato izbira ekspanzijske posode samo po številu litrov ni priporočljiva. Pravilno dimenzioniranje je pomembno za stabilen tlak in zanesljivo delovanje celotnega sistema.

Za katere sisteme je ERCE 150 primerna?

Zaradi prostornine 150 L je model ERCE 150 namenjen predvsem večjim zaprtim sistemom centralnega ogrevanja in hlajenja. Pri izbiri ustrezne prostornine je treba upoštevati skupno količino tekočine v instalaciji, temperaturno območje, statično višino sistema ter nastavljene delovne tlake.

Posoda se lahko uporablja tudi v sistemih z ustrezno mešanico vode in sredstva proti zmrzovanju, če so izpolnjeni pogoji proizvajalca in zahteve celotne instalacije.

Pred montažo preverite predtlak

Tovarniški predtlak modela ERCE 150 znaša 1,5 bar. Pred priključitvijo je treba preveriti, ali ta vrednost ustreza konkretnemu sistemu, in jo po potrebi pravilno prilagoditi. Ustrezen predtlak je pomemben za pravilno izkoriščanje prostornine posode in stabilnost tlaka med segrevanjem ter ohlajanjem.

Ni namenjena sanitarni oziroma pitni vodi

Serija ELBI ERCE je namenjena sistemom ogrevanja in hlajenja. Za sanitarno oziroma pitno vodo ELBI uporablja namenske posode druge serije. Če potrebujete ekspanzijsko posodo za grelnik sanitarne vode ali drug sistem pitne vode, je treba izbrati ustrezen model za sanitarno uporabo.
