Cevni centrifugalni ventilator RR 100 C HELIOS 5654

HELIOS RR 100 C centrifugalni cevni ventilator Ø100 | 5654

Ko pri prezračevalnem sistemu Ø100 mm ni pomemben samo pretok, temveč tudi premagovanje uporov v ceveh, je HELIOS RR 100 C 5654 primerna radialna rešitev. Ventilator omogoča dve stopnji delovanja s pretokom 220 ali 330 m³/h ter je namenjen neposredni vgradnji v okrogle prezračevalne kanale.

Centrifugalni oziroma radialni princip delovanja je posebej uporaben pri daljših cevnih razvodih in sistemih z večjim uporom. RR 100 C združuje kompaktni priključek DN 100, dvostopenjsko delovanje, robustno ohišje iz pocinkane jeklene pločevine ter motor s trajno mazanimi krogličnimi ležaji.

• Blagovna znamka: HELIOS

• Serija: InlineVent RR

• Model: RR 100 C

• Tip: centrifugalni oziroma radialni cevni ventilator

• Število stopenj: 2

• Pretok zraka: 220 / 330 m³/h

• Priključek: DN 100 mm

• Moč: 40 / 62 W

• Napajanje: 230 V / 50 Hz

• Regulacija hitrosti: možna

Tehnični podatki

• Pretok zraka: 220 / 330 m³/h

• Največji pretok zraka: 330 m³/h

• Priključni premer: DN 100 mm

• Napetost: 230 V, 1~, 50 Hz

• Nazivna moč: 40 / 62 W

• Nazivni tok: 0,18 / 0,27 A

• Število vrtljajev: 1655 / 2530 min⁻¹

• Stopnja zaščite: IP44

• Izolacijski razred: F

• Hrup ohišja pri 1 m: 41 dB(A)

• Najvišja temperatura zraka: 60 °C

• Masa: 2,9 kg

Dve stopnji za prilagoditev pretoka

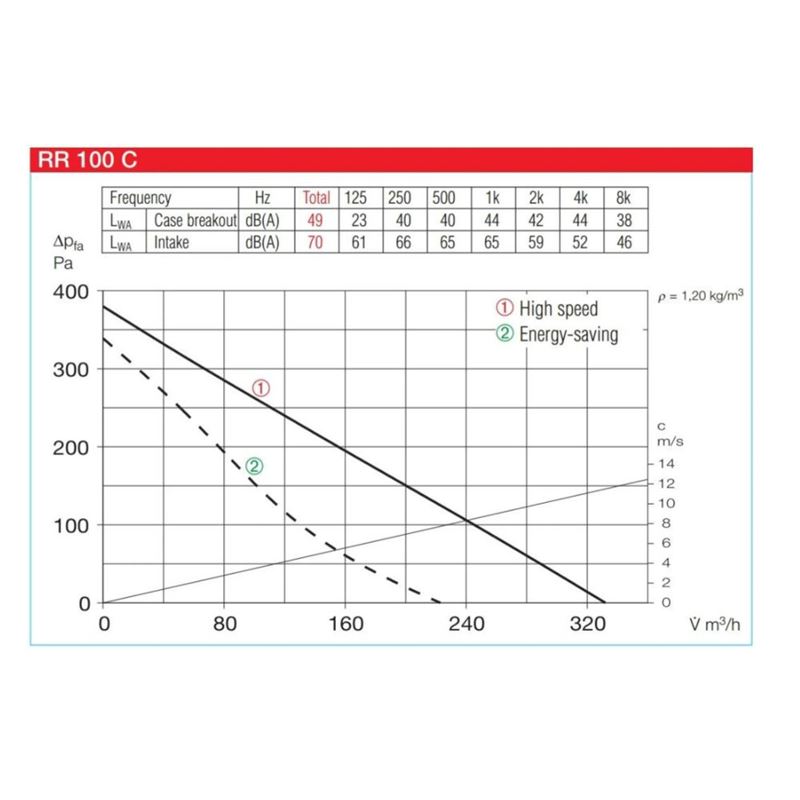

RR 100 C omogoča izbiro med dvema stopnjama delovanja. Pri nižji stopnji doseže pretok 220 m³/h pri 1655 min⁻¹, pri višji pa največ 330 m³/h pri 2530 min⁻¹. Nazivna moč glede na izbrano stopnjo znaša 40 oziroma 62 W.

Dvostopenjsko delovanje omogoča, da zmogljivost ventilatorja prilagodimo dejanskim potrebam prezračevalnega sistema. Možna je tudi regulacija z ustreznim elektronskim regulatorjem ali stopenjskim transformatorjem.

Radialna zasnova za večje tlačne upore

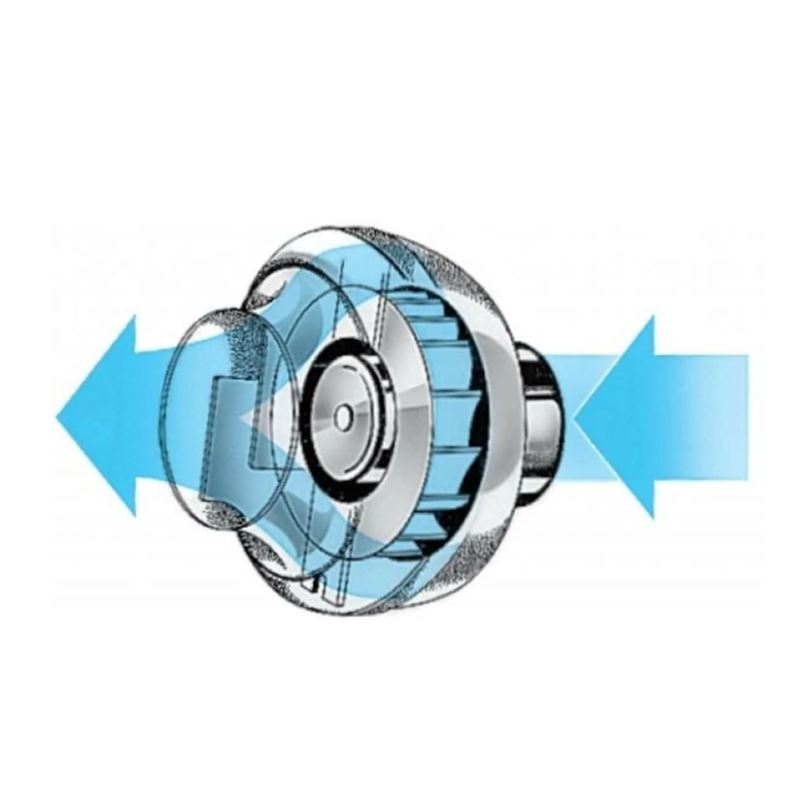

Ventilator uporablja radialni rotor z nazaj ukrivljenimi lopaticami. Takšna konstrukcija omogoča učinkovito delovanje tudi v sistemih, kjer pretoku zraka nasprotujejo večji upori zaradi daljših kanalov, kolen, rešetk ali drugih elementov prezračevalnega sistema.

Rotor je neposredno nameščen na motor in skupaj z njim dinamično uravnotežen, kar pripomore k učinkovitemu ter mirnemu delovanju.

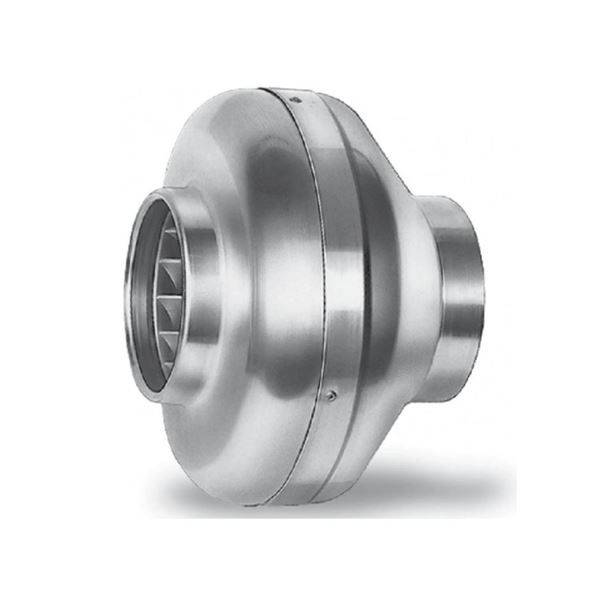

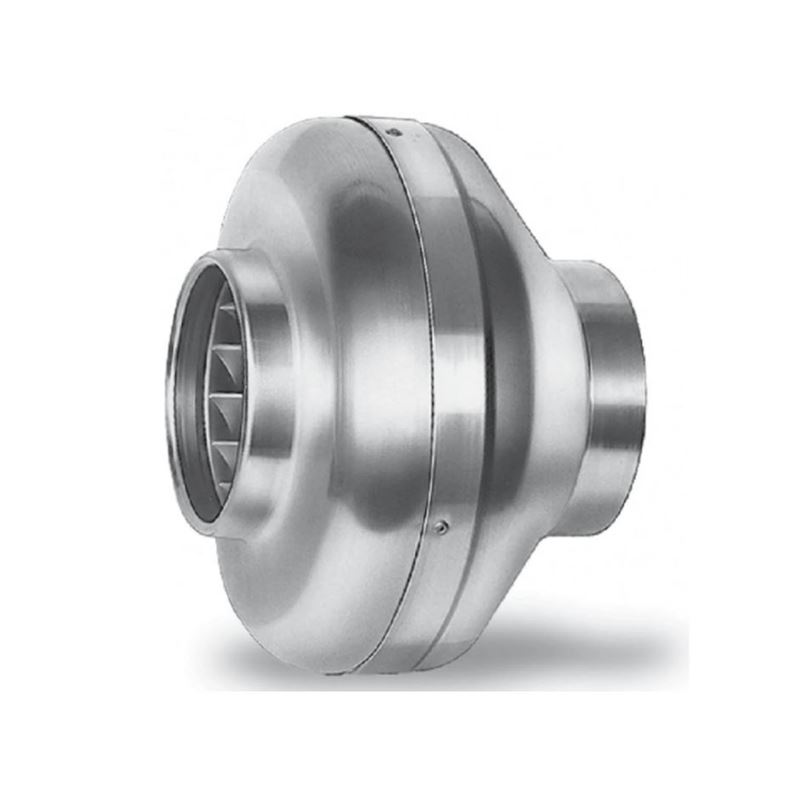

Robustna izvedba za vgradnjo v cev

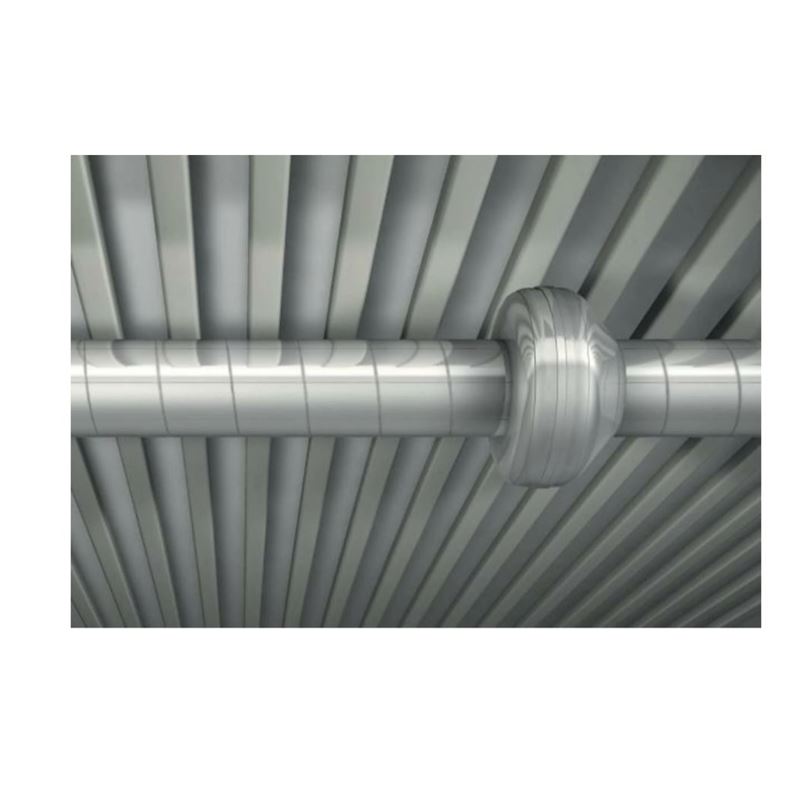

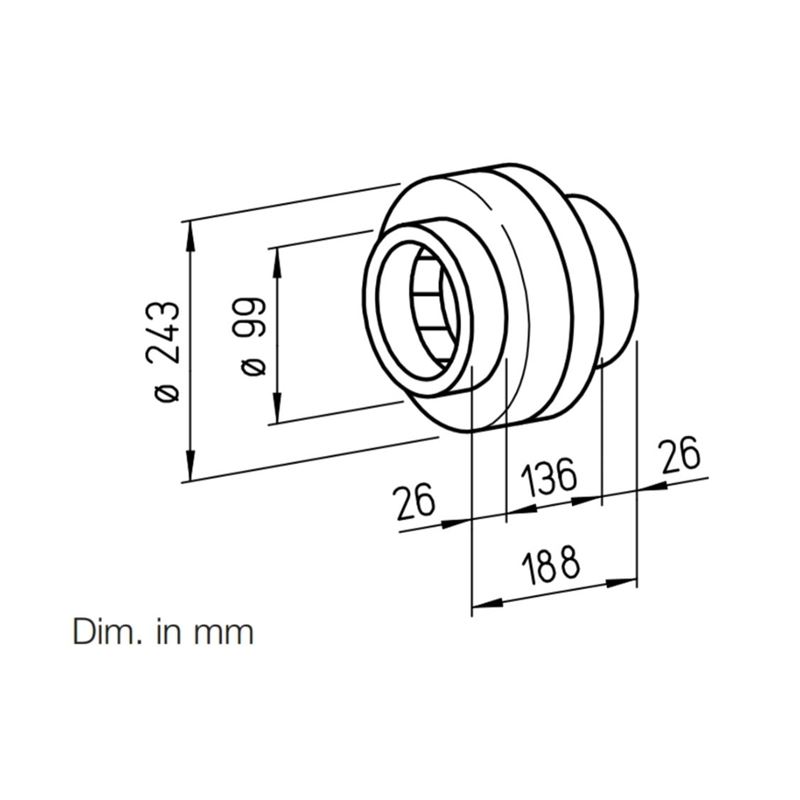

Ohišje je izdelano iz pocinkane jeklene pločevine, priključna nastavka pa sta prilagojena standardnim okroglim prezračevalnim cevem DN 100. Ventilator se vgradi neposredno v cevni sistem.

Enofazni motor z zunanjim rotorjem je zaprte izvedbe in ne potrebuje rednega vzdrževanja. Opremljen je z vgrajenimi termičnimi kontakti ter zatesnjenimi in trajno mazanimi krogličnimi ležaji.

Zakaj izbrati HELIOS RR 100 C?

HELIOS RR 100 C 5654 je dobra izbira za Ø100 mm prezračevalne sisteme, kjer potrebujemo večjo tlačno zmogljivost kot pri običajnem aksialnem ventilatorju. Dve stopnji pretoka 220/330 m³/h, radialni rotor, zaščita IP44 in možnost regulacije omogočajo prilagodljivo uporabo v različnih cevnih prezračevalnih sistemih.

EAN: 4010184056546
Šifra proizvajalca: 05654
Model: RR 100 C
