Cevni centrifugalni ventilator RR 200 B HELIOS 5659

HELIOS RR 200 B centrifugalni cevni ventilator Ø200 | 5659

HELIOS RR 200 B 5659 je zmogljiv centrifugalni oziroma radialni cevni ventilator za neposredno vgradnjo v okrogle prezračevalne kanale. Z največjim prostim pretokom 980 m³/h in priključkom DN 200 je primeren za prezračevalne sisteme, kjer je poleg večjega pretoka pomembno tudi premagovanje višjih uporov v cevnem sistemu.

Radialni rotor z nazaj ukrivljenimi lopaticami zagotavlja učinkovit pretok zraka tudi pri zahtevnejših kanalskih sistemih. Ventilator ima robustno ohišje iz pocinkane jeklene pločevine, enofazni motor 230 V s termično zaščito in trajno mazanimi krogličnimi ležaji.

• Blagovna znamka: HELIOS

• Serija: InlineVent RR

• Model: RR 200 B

• Tip: centrifugalni oziroma radialni cevni ventilator

• Največji pretok zraka: 980 m³/h

• Priključek: DN 200 mm

• Moč: 145 W

• Napajanje: 230 V / 50 Hz

• Regulacija hitrosti: možna

Tehnični podatki

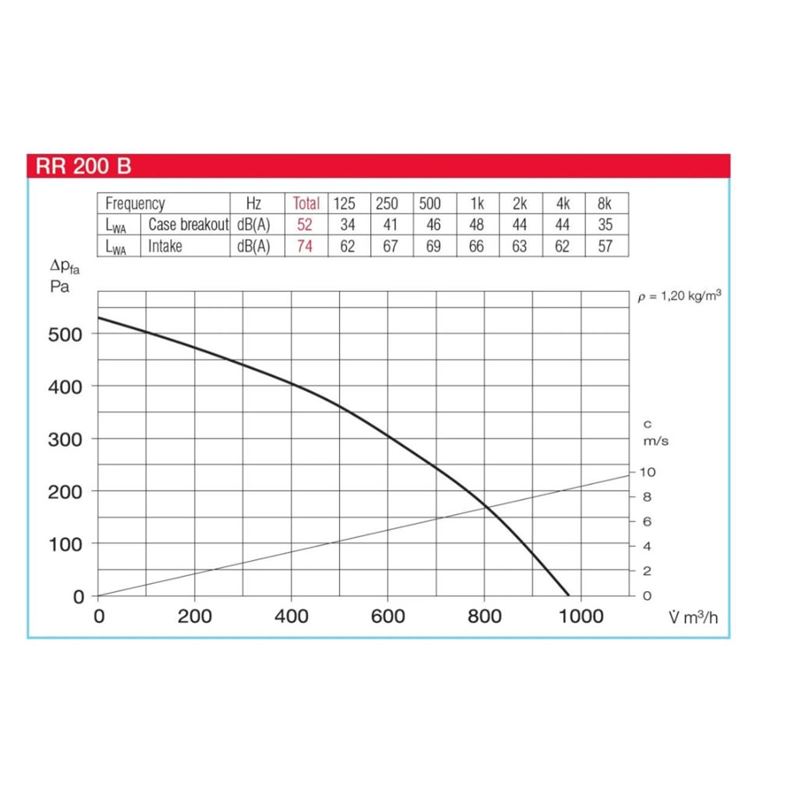

• Največji pretok zraka: 980 m³/h

• Priključni premer: DN 200 mm

• Napetost: 230 V, 1~, 50 Hz

• Nazivna moč: 145 W

• Nazivni tok: 0,63 A

• Nazivno število vrtljajev: 2750 min⁻¹

• Stopnja zaščite: IP44

• Izolacijski razred: F

• Hrup ohišja pri 1 m: 44 dB(A)

• Najvišja temperatura medija pri nazivnem delovanju: 70 °C

• Najvišja temperatura medija pri reguliranem delovanju: 60 °C

• Masa: 5,0 kg

Primerno za:

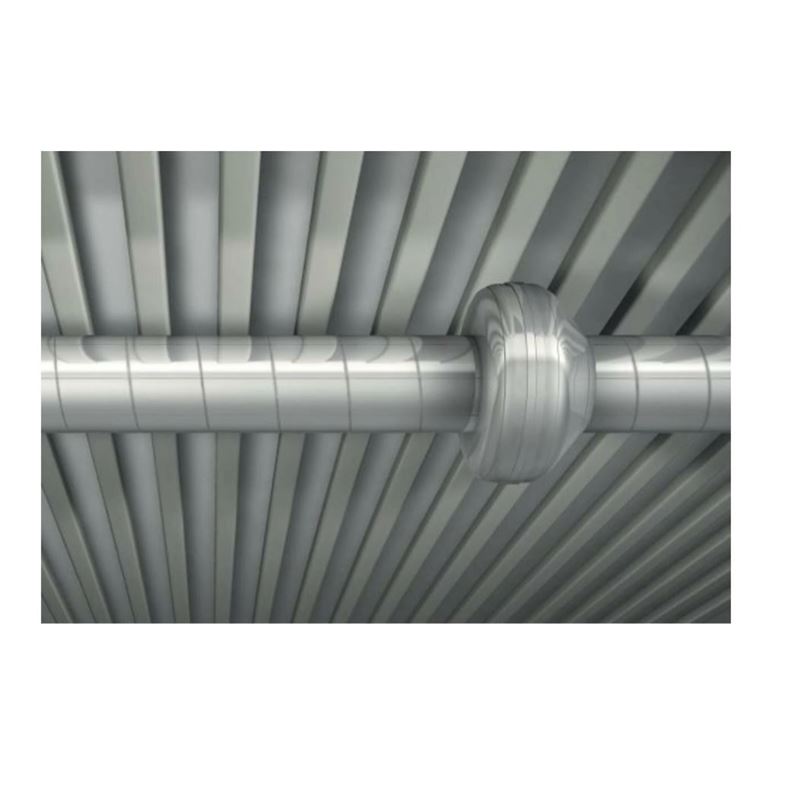

• prezračevalne sisteme z okroglimi cevmi Ø200 mm

• odvod in dovod zraka v kanalskih sistemih

• sisteme z večjimi tlačnimi izgubami oziroma upori

• stanovanjske, poslovne in druge prezračevalne sisteme

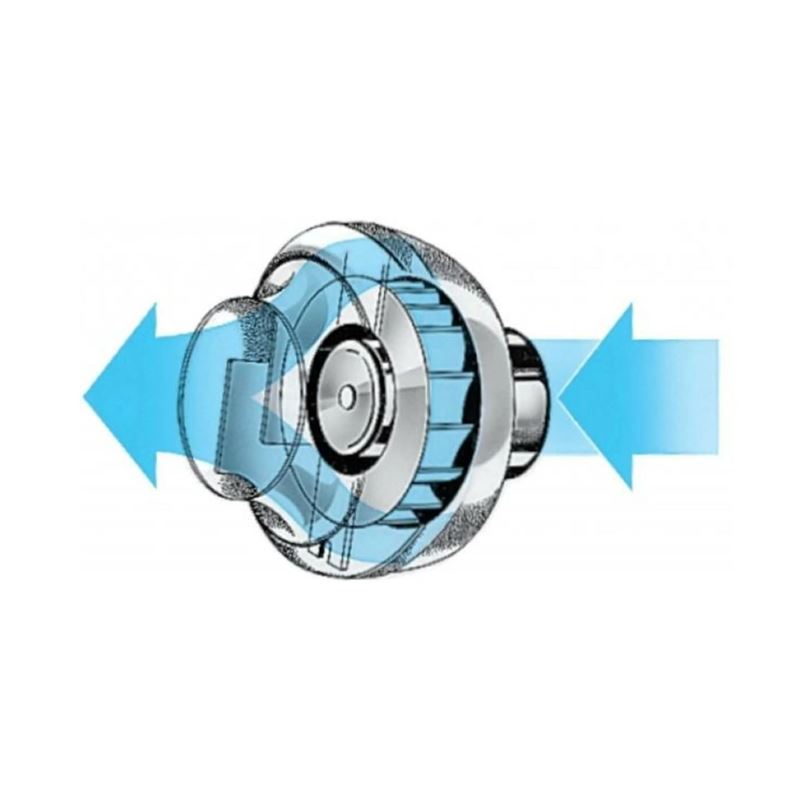

Radialni rotor za večje upore v cevnem sistemu

Za razliko od klasičnega aksialnega ventilatorja uporablja RR 200 B radialni rotor z nazaj ukrivljenimi lopaticami. Takšna konstrukcija je posebej primerna za cevne sisteme, kjer mora ventilator premagovati večje upore zaradi daljših kanalov, kolen, rešetk ali drugih elementov prezračevalnega sistema.

Rotor je izdelan iz umetne mase, neposredno nameščen na motor ter skupaj z njim dinamično uravnotežen. HELIOS s takšno zasnovo dosega dobro učinkovitost in mirno delovanje ventilatorja.

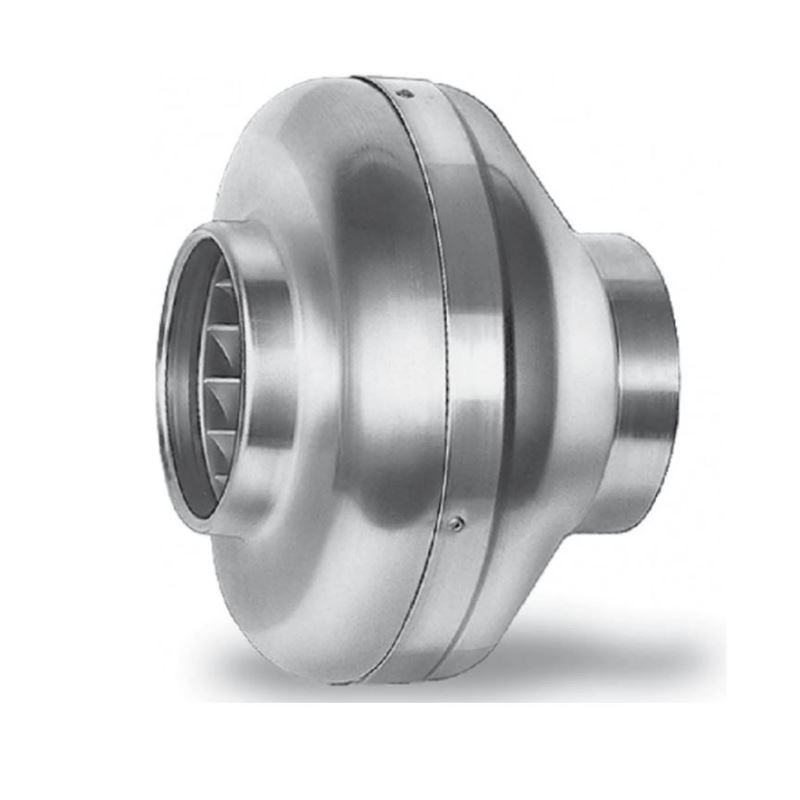

Robustno pocinkano kovinsko ohišje

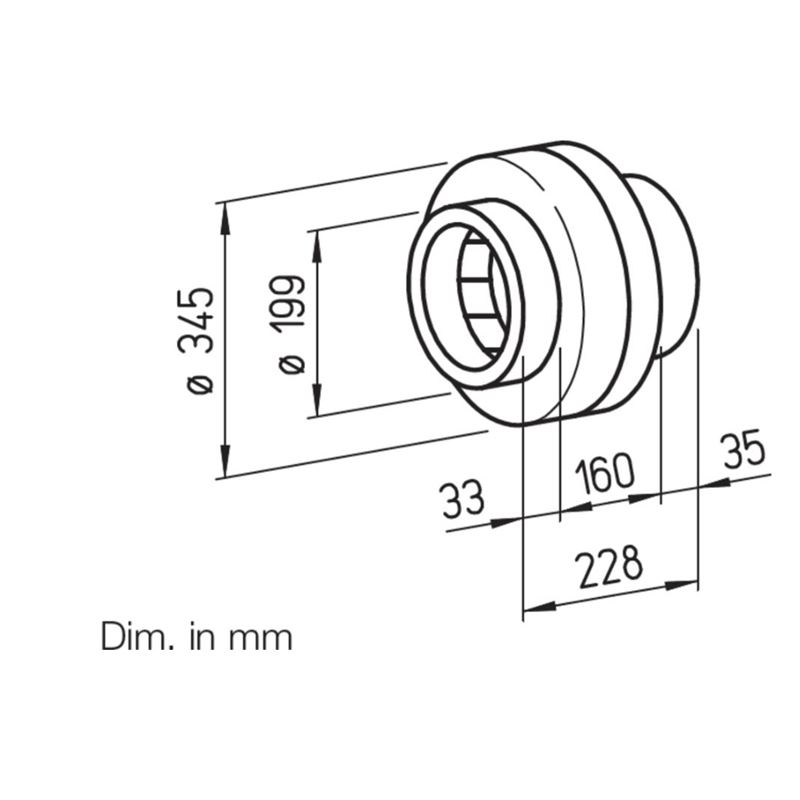

Ohišje ventilatorja je izdelano iz pocinkane jeklene pločevine, priključna nastavka pa sta prilagojena standardnim okroglim prezračevalnim cevem DN 200. Ventilator je zasnovan za neposredno vključitev v cevni sistem.

Motor s krogličnimi ležaji in regulacijo hitrosti

Enofazni motor z zunanjim rotorjem je zaprte izvedbe in ne potrebuje rednega vzdrževanja. Opremljen je z vgrajenimi termičnimi kontakti ter zatesnjenimi, trajno mazanimi krogličnimi ležaji.

Hitrost ventilatorja je mogoče regulirati z zmanjševanjem napetosti, zato je mogoče delovanje prilagoditi potrebnemu pretoku zraka in konkretnemu prezračevalnemu sistemu.

Zakaj izbrati HELIOS RR 200 B?

HELIOS RR 200 B 5659 je primeren za prezračevalne sisteme Ø200 mm, kjer klasični aksialni ventilator zaradi večjih uporov v kanalih ni optimalna rešitev. Pretok do 980 m³/h, radialni rotor, robustno kovinsko ohišje in možnost regulacije hitrosti omogočajo uporabo v zahtevnejših cevnih prezračevalnih sistemih.

EAN: 4010184056591
Šifra proizvajalca: 5659
Model: RR 200 B
