Podometno ohišje ELS-GU HELIOS 8111

HELIOS ELS-GU podometno ohišje za ventilatorje ELS | 8111

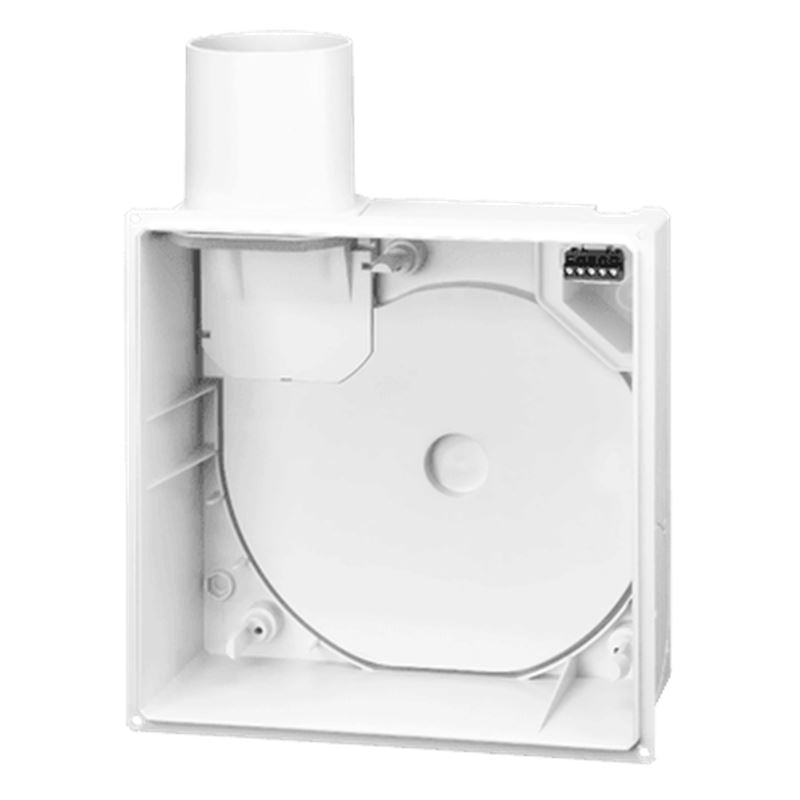

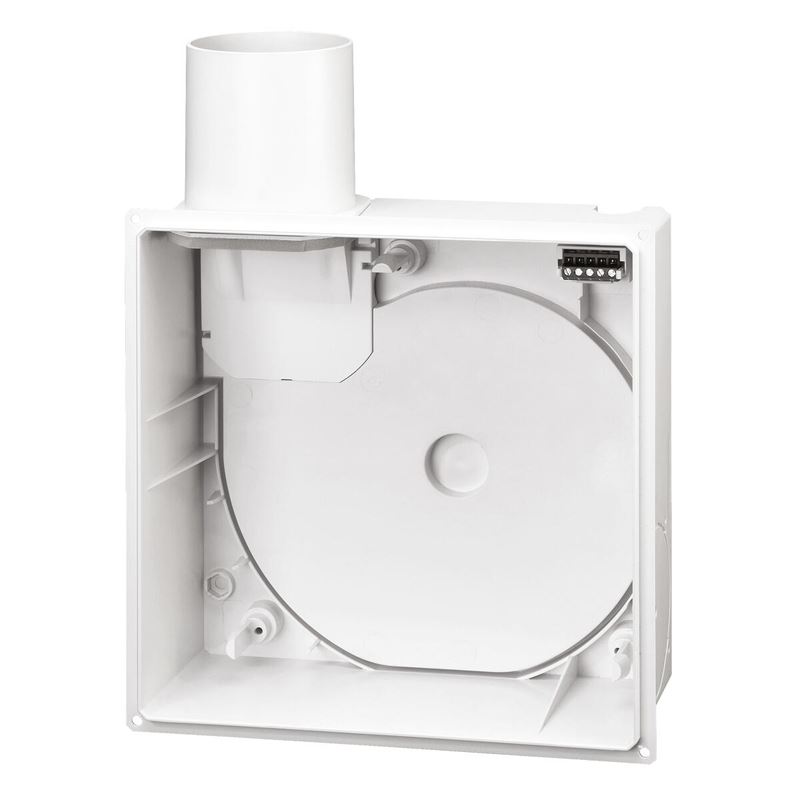

HELIOS ELS-GU 8111 je univerzalno podometno ohišje za ventilatorske vložke serije HELIOS ELS. Namenjeno je vgradnji v steno, strop, instalacijski jašek ali mavčnokartonske sisteme ter predstavlja osnovo za izdelavo podometnega prezračevalnega sistema ELS.

Ohišje ima priključek DN 80 in vgrajeno zrakotesno protipovratno loputo. Izpustni priključek je serijsko usmerjen navzgor, mogoče pa ga je obrniti levo ali desno. Z dodatnim kompletom ELS-ARS je mogoče izdelati tudi izpust na zadnji strani ohišja.

• Blagovna znamka: HELIOS

• Serija: ELS

• Model: ELS-GU

• Vrsta izdelka: podometno ohišje

• Za ventilatorske vložke: HELIOS ELS

• Način montaže: podometno – stena, strop ali instalacijski jašek

• Priključek: DN 80

• Protipovratna loputa: vgrajena, zrakotesna

• Požarna zaščita: brez integrirane požarne zaščite

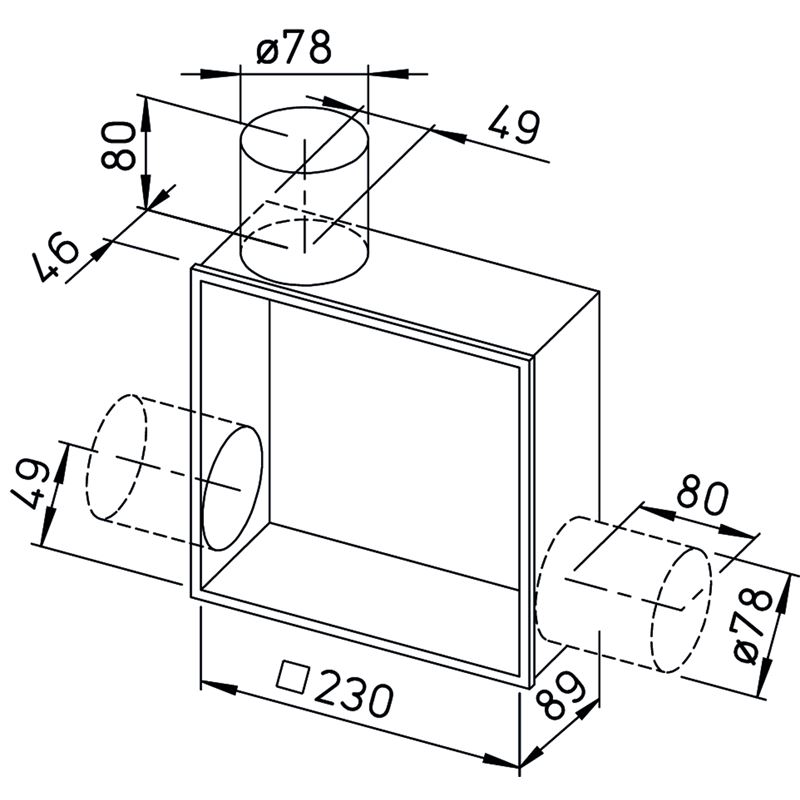

Tehnični podatki

• Širina: 230 mm

• Višina: 230 mm

• Globina: 89 mm

• Premer priključka: DN 80 mm

• Masa: 0,74 kg

• Material: plastika

• Barva: bela

• Požarni razred materiala: B2

• DIBt odobritev: Z-51.1-193

Univerzalna podometna vgradnja

ELS-GU je zasnovan za prilagodljivo podometno montažo. Ohišje se lahko vgradi v steno, strop, instalacijski jašek ali mavčnokartonsko konstrukcijo, zato je uporabno pri različnih izvedbah prezračevanja kopalnic in WC-jev.

Prilagodljiv izpust DN 80

Izpustni priključek DN 80 je serijsko nameščen za izpust navzgor, njegov položaj pa je mogoče spremeniti za izpust levo ali desno. Z dodatnim kompletom HELIOS ELS-ARS 8185 je mogoče priključek prestaviti tudi za izpust na zadnji strani ohišja.

Zrakotesna protipovratna loputa

V ohišju je vgrajena zrakotesna protipovratna loputa, ki ne zahteva vzdrževanja. Njena naloga je preprečevanje neželenega povratnega toka zraka iz prezračevalnega sistema nazaj v prostor.

Možnost prezračevanja drugega prostora

ELS-GU omogoča tudi priključitev drugega prostora ali WC-ja. Za dodatni dovod so predvideni priključki DN 50, DN 40 oziroma DN 30 na levi, desni ali spodnji strani ohišja. Za izvedbo dvoprostorskega prezračevanja se uporabi ustrezna dodatna oprema HELIOS.

Za ventilatorske vložke HELIOS ELS

Po končani montaži ohišja se vanj vstavi ustrezen ventilatorski vložek HELIOS ELS. Električna povezava je izvedena z odstranljivim hitrim vtičnim priključkom, kar poenostavi montažo in kasnejše servisiranje ventilatorskega vložka.

Zakaj izbrati HELIOS ELS-GU?

HELIOS ELS-GU 8111 je univerzalna osnova za podometno izvedbo sistema ELS. Kompaktna globina 89 mm, prilagodljiv položaj izpusta DN 80, zrakotesna protipovratna loputa in možnost priključitve drugega prostora omogočajo uporabo pri različnih izvedbah prezračevanja kopalnic in sanitarnih prostorov.

EAN: 4010184081111
Šifra proizvajalca: 08111
Model: ELS-GU
Serija: ELS
